泰信克儀表--磁致伸縮液位計的工作原理技術參數及典型應用
河南泰信克儀表技術有限公司專門從事液位計設計、生產、銷售；有著研發團隊及**的生產設備；產品體系完整，型號齊全，可以滿足不同行業的各種液位監測與控制需求。磁致伸縮液位計作為河南泰信克儀表的主營產品之一，有著其他市面產品所部具備的優勢，下面就具體介紹其原理及優點：
一、磁致伸縮液位計的工作原理：

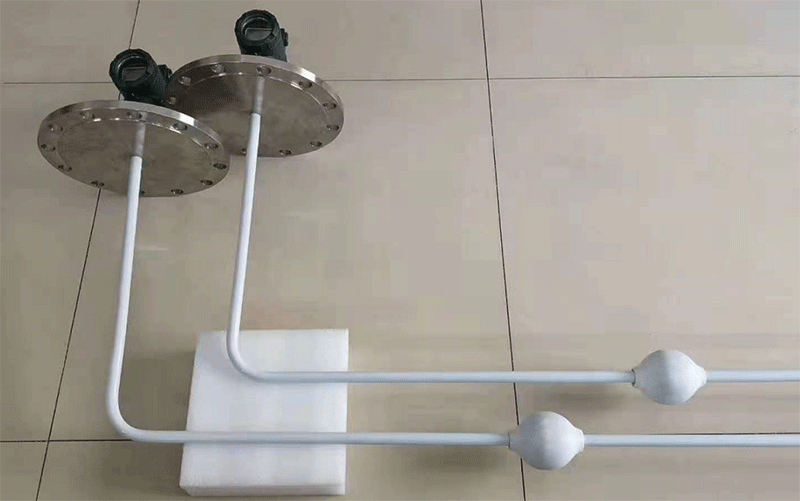

TXK-801型磁致伸縮液位計的結構部分由不銹鋼管（測桿）、磁致伸縮線（波導絲）、可移動浮子（內有*磁鐵）等部分組成，液位計工作時，液位計的電路部分將在波導絲上激勵出脈沖電流，該電流沿波導絲傳播時會在波導絲的周圍產生脈沖電流磁場。在液位計測桿外配有一浮子，此浮子可以沿測桿隨液位的變化而上下移動。在浮子內部有一組*磁環。當脈沖電流磁場與浮子產生的磁環磁場相遇時，浮子周圍的磁場發生改變從而使得由磁致伸縮材料做成的波導絲在浮子所在的位置產生一個扭轉波脈沖，這個脈沖以固定的速度沿波導絲傳回并由檢出機構檢出。通過測量脈沖電流與扭轉波的時間差可以地確定浮子所在的位置，即液面的位置。這一方式原理生產的液位計是目前測量液位領域精確、簡單，性能穩定、可靠、成熟的產品。尤其是在小量程、常溫、常壓這類普通環境下更獨具優勢，是其它測量方法不可比的。
二、磁致伸縮液位計的優點：
①、安裝方便、維護簡單，適用于各種罐、槽、球形容器的液位測量，并且安裝過程中不影響生產。
②、可靠性強：磁致伸縮液位計采用磁致伸縮工作原理，無機械可動部分，故無摩擦，無磨損；變送器和探測桿密封于導管內，和測量介質非接觸，傳感器工作可靠，壽命長。
③、精度高：磁致伸縮液位計工作中通過測量起始脈沖和終止脈沖的時間來確定被測液位移量，因此測量精度高，分辨率優于0.01%FS，這是用其它傳感器難以達到的精度。
④、安全性好：磁致伸縮液位計的防爆性能高，本安防爆，使用安全，避免人工測量所存在的不安全性。
⑤、便于系統自動化工作：磁致伸縮液位計的二次儀表采用標準輸出信號，便于微機對信號進行處理，容易實現聯網工作，提高整個測量系統的自動化程度。
三、磁致伸縮液位計的性能特點：
①、原理**，功能多，應用范圍廣。
②、高精度、高穩定性、高可靠性、高分辨率。
③、非接觸式測量，壽命長。
④、功耗低，性能價格比高。
⑤、隔離防爆型或本質安全型。
⑥、4～20mA兩線制輸出方式。
⑦、結構精巧，環境適應性強，防污、防塵、防水。（IP67）
⑧、安裝調試簡單，維護方便。
⑨、不需定期重標和維護。
⑩、供電電壓適應范圍廣，抗干擾能力強。
?、實時測量。
?、具有反向*性保護功能。
?、防雷擊，防射頻干擾。
四、磁致伸縮液位計的主要技術參數：
①、供電電源：12～24VDCC
②、工作溫度：－40 ℃～+ 130℃；
③、量程范圍： 0.5m～16m；
④、輸出形式：標準4～20mA或Hart；
⑤、防爆等級：ExdⅡCT6 Gb；
⑥、測量精度：±1mm
⑦、導桿材質：不銹鋼
⑧、導桿類型：剛性桿，柔性桿，剛性桿（外包塑料）
⑨、工藝參數：?jiǎn)我何?，雙液位，液位差
⑩、連接方式：法蘭或螺紋
五、磁致伸縮液位計的典型應用：
TXK-801型磁致伸縮液位計用于石油、化工原料儲存、工業流程、生化、醫藥、食品飲料、罐區管理和加油站地下庫存等各種儲罐的液位工業計量和控制，大壩水位、水庫水位監測與污水處理等。
