河南泰信克雙室平衡容器的簡介及應用
一、產品簡介

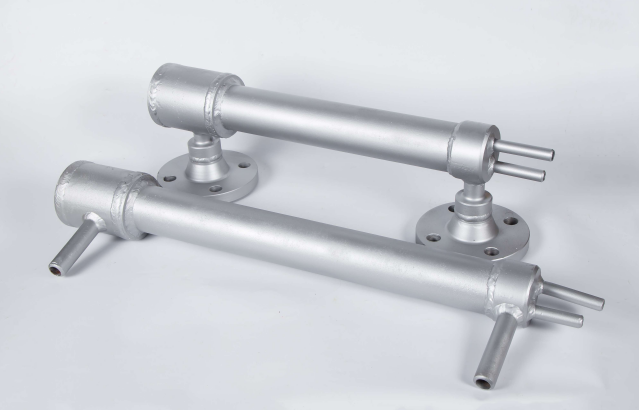

河南泰信克儀表雙室平衡容器是一種結構巧妙，具有一定自我補償能力的汽包水位測量裝置。在基準杯的上方有一個圓環形漏斗結構將整個雙室平衡容器分隔成上下兩個部分，為了區別于單室平衡容器，故稱為雙室平衡容器。
河南泰信克儀表雙室平衡容器主要應用于測量各類承壓容器及鍋爐汽包內的水位,該產品采用壓差式測量原理,配套差壓變送器,可準確的測量容器內水位,差壓變送器通過測量雙室平衡容器輸出的差壓值,通過計算輸出4-20mA模擬信號.
二、主要技術參數
測量范圍：普通型：500-2000mm（任選）
鍋爐汽包專用型：440、600、670mm
測量精度：±1mm
介質溫度：－70～580℃
工作壓力：-1.0～40.0Mpa
介質密度：≥0.45g/cm3
連接法蘭：DN20-DN32
介質粘度：≤10-m2/s
材質：碳鋼或不銹鋼

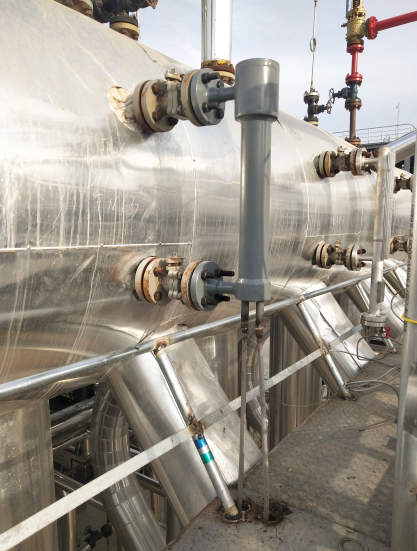

三、安裝與使用
1、必須確保平衡容器垂直安裝；
2、平衡容器與被測容器連接管應盡量短，連接管盡量避免安裝接頭、縮孔及影響介質正常流通的元件；
3、平衡容器前的一次閥門應該橫裝；
4、平衡容器的排水管接水循環下降管時，為了防止水冷壁、下降管等受熱向下膨脹，所以要加裝伸縮節或“U”形補償器;
5、配套使用的差壓變送器的正壓室應接鍋筒的底部引壓管，負壓室應接平衡容器中的引壓管。使用時要定期給差壓變送器排污；
6、一般情況下，凝汽室的溫度都要比環境高300℃左右，因此它的熱輻射能力很強。這樣就造成平衡容器內部的溫度低于飽和溫度，進而影響測量的準確性。所以，平衡容器及連接管必須保溫良好。
四、誤差分析
在正常應用中，平衡容器測量鍋筒水位仍會有些誤差，主要有三方面原因：
①當鍋筒壓力變化時，會引起飽和水、飽和蒸汽的密度發生變化，造成差壓輸出有誤差。
②平衡容器補償裝置是按鍋筒水位處于零水位情況下計算的，運行時水位偏離零水位就會引起測量誤差。
③當鍋筒壓力突然下降，由于正壓室內凝結水可能被蒸發掉，會導致差壓輸出失常。所以，在鍋爐運行中，一定要密切監視和及時調整鍋筒的壓力、水位，盡量減少波動范圍
